RRE-SYNCRO
重复频率锁相同步系统

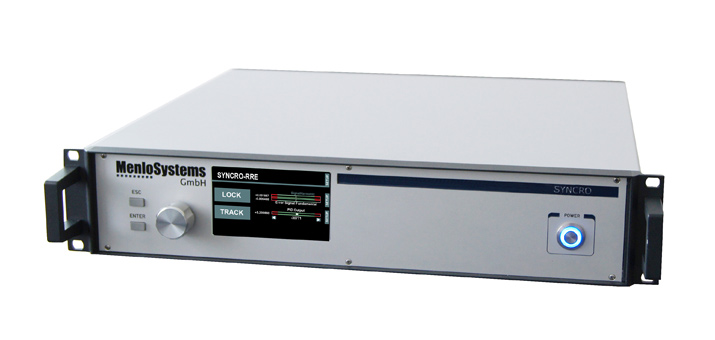

MENLO SYSTEMS Repetition Rate Stabilization RRE SYNCRO 3w

Specifications

先进的功能和优点

RRE-SYNCRO单元为最新的电子锁相环电路。系统完整且界面友好支持即插即用。

  RRE-SYNCRO
RMS时间抖动 <200 fs [0.1 Hz–500 kHz] 或与参考相同,以先到者为准*
输入信号
外部参考输入 重复频率主信号
  倍频主信号(射频或光学)
  10 MHz(由客户提供或内部生成)
重复频率 信号电平-20…-10 dBm
输出信号
步进电机 步进电机控制, Sub-D, 9 针接口
压电信号输出 压电控制,BNO接口
误差信号输出 误差信号用于监控, BNC接口

* 指定值适用于 Menlo Systems GmbH 的 C-Fiber 飞秒光纤激光器系列。在稳定其他制造商的激光器时,请与我们联系,以优化 RRE 锁定电子元件的性能

Description

RRE-SYNCRO 具有双通道 PID 控制器、用于稳定激光腔的集成相位探测器和集成放大器模块,以及用于激光重复频率和倍频探测的集成光电二极管模块。
模块化设计使该系统不仅适用于所有 Menlo 激光器,还适用于其他制造商生产的各种激光器。

时间抖动激光与射频

稳定激光与射频之间的相对相位噪声10 MHz 基准

RRE timing jitter laser vs RF

时间抖动激光器与激光器

主从配置中两台激光器之间的相对相位噪声

RRE timing jitter laser vs laser

Applications

Menlo Expert Milan Oeri 2022
Dr. Milan Öri
Your direct line to our expert
m.oeri@menlosystems.com

Data sheets

Ordering information

  • Product Code
  • RRE-SYNCRO
